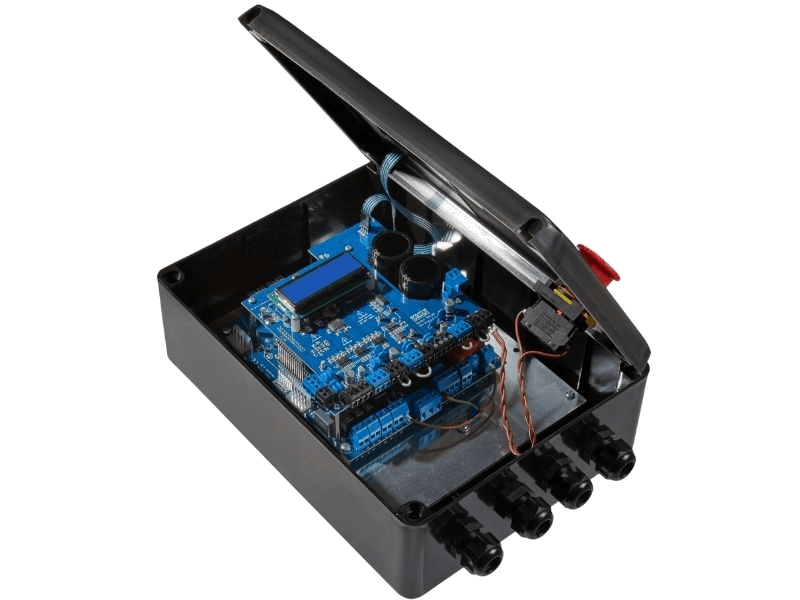

Integrierter Frequenzumrichter

MR220

Name: MR220
Brand: Robodor

1-Phasen (230V) bis 1,5 kW Industrietorsteuerung

Steuerung für Industrietorantriebe bis 1,5 kW. Umrichterausgang 0–230 V 3~, 300 Nm Nenndrehmoment, 100 Zyklen pro Stunde. Elf zuweisbare Steuereingänge mit Personendurchgangs-, Feuer- und Schleusenfunktion. Arbeitet mit Absolutwertgebern von Robodor RARE, Kostal und GFA.

Zertifikate

Anwendungsbereiche

SchnelllauftoreFalt-, Spiral- und Sektionaltore

Technische Daten

Zertifikat

Eingangsphase1-phasig

Eingangsspannung230 V AC 1N~ ±%10, 8 A, 50/60 Hz

Elektrische SchutzklasseSchutzklasse I — Schutzleiteranschluss (PE) erforderlich

Maximale Motorleistung1,5 kW

MotortypAsynchronmotor

Umrichterausgang0–230 V 3~, maks. 10 A, 0–100 Hz

Nenndrehmoment300 Nm

Zyklen pro Stunde100 Zyklen/h

Kompatible TortypenIndustrietore, vertikal und horizontal

Hilfsstromausgang24 V DC geregelt — max. 1,2 A bei 40 °C

Anzahl der Steuereingänge11 (IN1–IN11), zuweisbar

Zuweisbare EingangsfunktionenPassiv · Auf · Stopp · Zu · Personendurchgang · Schrittbetrieb · Feuersystem · Schleuse

Steuereingänge (elektrisch)24 V DC / typ. 15 mA (max. 26 V DC / 20 mA)

PositionsrückmeldungAbsolutwertgeber Robodor RARE, Kostal oder GFA; oder mechanische Endschalter

Sicherheitseingänge2 (Safety 1: Lichtschranke · Safety 2: OSE)

SicherheitssensortypenAus · Öffnerkontakt 24 V · OSE-Rechtecksignal (selbstüberwachend)

Programmierbare Relaisausgänge3

Bremsrelais230 V AC / 5 A · 30 V DC / 3 A

Sicherungen1 × 4 A Kappensicherung + 1 × 1 A Glassicherung

Interne Leistungsaufnahme7 W im Standby

Betriebstemperatur−20 °C … +50 °C

Lagertemperatur−20 °C … +70 °C

Relative LuftfeuchteBis 95%, nicht kondensierend

SchutzartIP54

Gehäusemaße (B × H × T)310 × 230 × 130 mm

Gewicht2.0 kg

EinbaulageVertikal

SeriennummernpräfixF220

Eigenschaften

Elf zuweisbare Steuereingänge: Auf, Stopp, Zu, Personendurchgang, Schrittbetrieb, Feuersystem und Schleuse.

Zwei Sicherheitseingänge, je konfigurierbar als aus, Öffnerkontakt 24 V oder selbstüberwachendes OSE-Rechtecksignal.

Eine Blindzone je Sicherheitseingang, damit eine bodennahe Lichtschranke beim Aufsetzen des Tors nicht fehlauslöst.

Feueralarmeingang mit wählbarer Feuerrichtung: Auf Signal fährt das Tor vollständig auf oder zu.

Arbeitet mit Absolutwertgebern von Robodor RARE, Kostal und GFA oder mit mechanischen Endschaltern.

Einstellbare Bremsenansteuerung und Bremswiderstands-Einschaltdauer: verhindert Zurückrollen schwerer Tore und schützt den Widerstand vor Überhitzung.

Zwei unabhängige Not-Halt-Kreise und die Sicherheitskette werden laufend überwacht; gespeicherte Fehlerhistorie und passwortgeschütztes Servicemenü.

Optionale Integrationen

Eine Vier-Kanal-Rolling-Code-Fernbedienung kann integriert werden.

Ein Metalldetektorsystem kann angeschlossen werden.

Ein OSE-Sicherheitssystem kann hinzugefügt werden.

Der Anschluss von Front-/Heckradaren und Fotozellen ist möglich.

Ein externes Tastersystem kann installiert werden.

Eine Tunnelsystemverbindung kann hergestellt werden.
