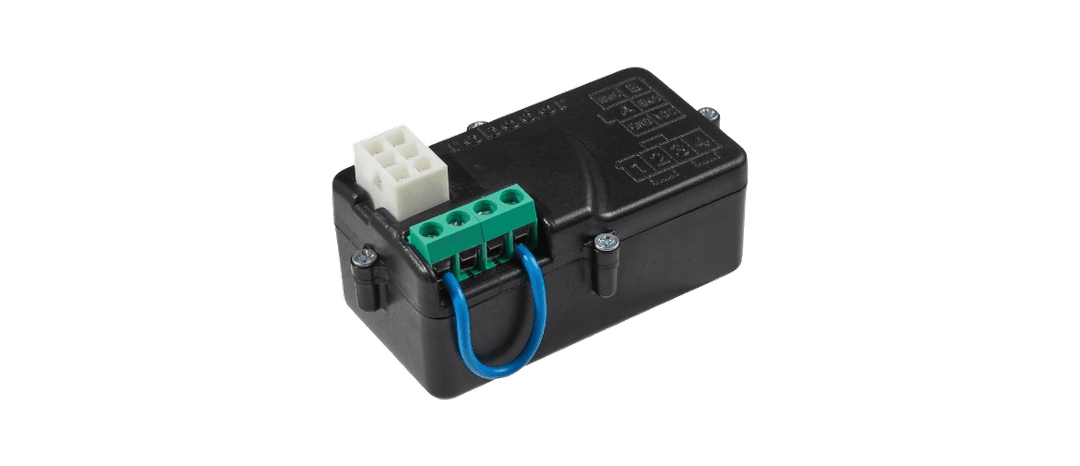

RARE
Singleturn-Absolutwertgeber
Singleturn-Absolutwertgeber mit 8192 Impulsen. RS485-Schnittstelle mit 9600-19200 Baud. Direktmontage auf der Endschalterwelle ist möglich. Berührungslose Magnettechnologie wird verwendet.
Anwendungsbereiche
Torsteuerungssysteme — Zubehör
Technische Daten
TypSingle-Turn-Absolutwertgeber
Auflösung13 Bit — 8192 Schritte/Umdrehung
Absoluter Messbereich360° absolut — 0,04395°/Schritt
Betriebsspannung7–15 V DC
Versorgungsstrom30 mA
EinschaltzeitMax. 50 ms
KommunikationsprotokollRS-485 — asynchron, Halbduplex
Datenrahmen1 Start / 8 Daten / 1 Stopp / gerade Parität
Baudrate9600–19200 bps
ErfassungstechnologieBerührungslos magnetisch
Mechanischer AnschlussØ7,9 mm Hohlwelle, Halbmondnut (4,95 mm)
BefestigungM4-Flachkopfschraube
Elektrischer Anschluss6 pin — 1: EMC · 2: RS485 A · 3: GND · 4: RS485 B · 5: EMC · 6: +VDC
Betriebstemperatur−10 °C … +50 °C
SchutzartIP22
NormenEN IEC 61000-6-1 · 61000-6-2 · 61000-6-3 · 61000-6-4
Eigenschaften
Singleturn-Absolutwertgeber mit 8192 Impulsen.
Eine RS485 9600-19200 Hardware-Infrastruktur ist verfügbar.
Direktmontage auf der Endschalterwelle ist möglich.
Berührungslose Magnettechnologie ist verfügbar.
