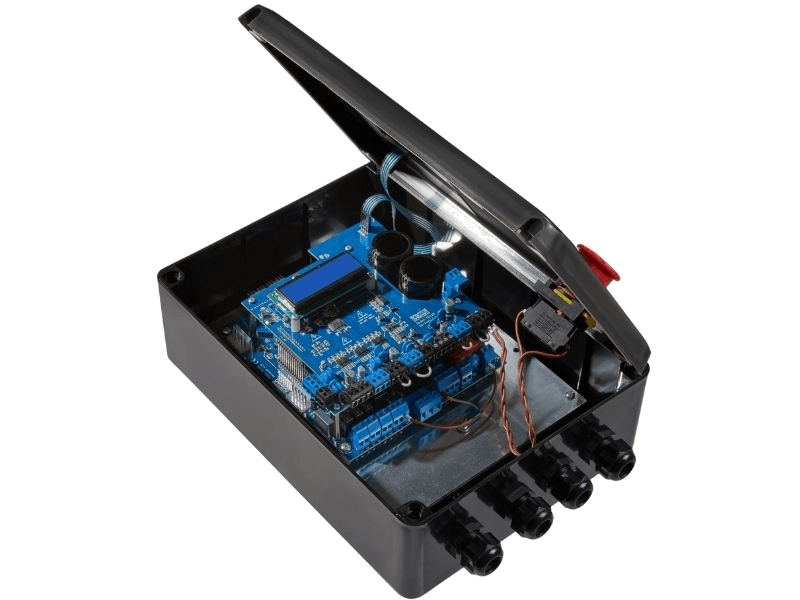

Convertidor de Frecuencia Integrado

MR220

Name: MR220
Brand: Robodor

Unidad de Control de Puerta Industrial Monofásica (230V) hasta 1,5 kW

Unidad de control para accionamientos de puertas industriales de hasta 1,5 kW. Salida de inversor 0–230 V 3~, par nominal de 300 Nm, 100 ciclos por hora. Once entradas de control asignables con funciones peatonal, de incendio y de esclusa. Compatible con encoders absolutos Robodor RARE, Kostal y GFA.

Certificados

Áreas de aplicación

Puertas de alta velocidadPuertas plegables, espirales y seccionales

Especificaciones técnicas

Certificado

Fase de entradaMonofásico

Tensión de entrada230 V AC 1N~ ±%10, 8 A, 50/60 Hz

Clase de protección eléctricaClase I — conexión a tierra de protección (PE) obligatoria

Potencia máxima del motor1,5 kW

Tipo de motorMotor de inducción

Salida del inversor0–230 V 3~, maks. 10 A, 0–100 Hz

Par nominal300 Nm

Ciclos por hora100 ciclos/h

Tipos de puerta compatiblesPuertas industriales verticales y horizontales

Salida de alimentación auxiliar24 V CC regulada — máx. 1,2 A a 40 °C

Número de entradas de control11 (IN1–IN11), asignables

Funciones de entrada asignablesPasivo · Abrir · Parar · Cerrar · Apertura peatonal · Paso a paso · Sistema de incendios · Esclusa

Entradas de control (eléctrico)24 V DC / típ. 15 mA (máx. 26 V DC / 20 mA)

Realimentación de posiciónEncoder absoluto Robodor RARE, Kostal o GFA; o finales de carrera mecánicos

Entradas de seguridad2 (Safety 1: fotocélula · Safety 2: OSE)

Tipos de sensor de seguridadApagado · Contacto NC 24 V · OSE onda cuadrada (autocomprobado)

Salidas de relé programables3

Relé de freno230 V AC / 5 A · 30 V DC / 3 A

Fusibles1 × 4 A tipo tapa + 1 × 1 A de vidrio

Consumo interno7 W en reposo

Temperatura de funcionamiento−20 °C … +50 °C

Temperatura de almacenamiento−20 °C … +70 °C

Humedad relativaHasta 95%, sin condensación

Grado de protecciónIP54

Dimensiones de la carcasa (an × al × pr)310 × 230 × 130 mm

Peso2.0 kg

Posición de montajeVertical

Prefijo del número de serieF220

Características

Once entradas de control asignables: abrir, parar, cerrar, apertura peatonal, paso a paso, sistema de incendios y esclusa.

Dos entradas de seguridad, configurables como apagada, contacto NC 24 V u OSE de onda cuadrada autocomprobada.

Una zona ciega por entrada de seguridad, para que la fotocélula a ras de suelo no se dispare al asentar la puerta.

Entrada de alarma de incendio con dirección configurable: ante la señal la puerta abre o cierra por completo.

Funciona con encoders absolutos Robodor RARE, kostal y GFA, o con finales de carrera mecánicos.

Temporización del freno mecánico y ciclo de la resistencia de frenado ajustables: evita el retroceso en puertas pesadas y protege la resistencia del sobrecalentamiento.

Dos circuitos de parada de emergencia independientes y la cadena de seguridad en serie se supervisan de forma continua; historial de fallos y menú de servicio protegido con contraseña.

Integraciones opcionales

Se puede integrar un mando a distancia rolling code de cuatro canales.

Se puede instalar un sistema detector de metales.

Se puede añadir el sistema de seguridad OSE.

Es posible la instalación de radares delanteros/traseros y fotocélula.

Se puede instalar un sistema de pulsadores externos.

Se puede establecer una conexión al sistema de túnel.
