RARE RED

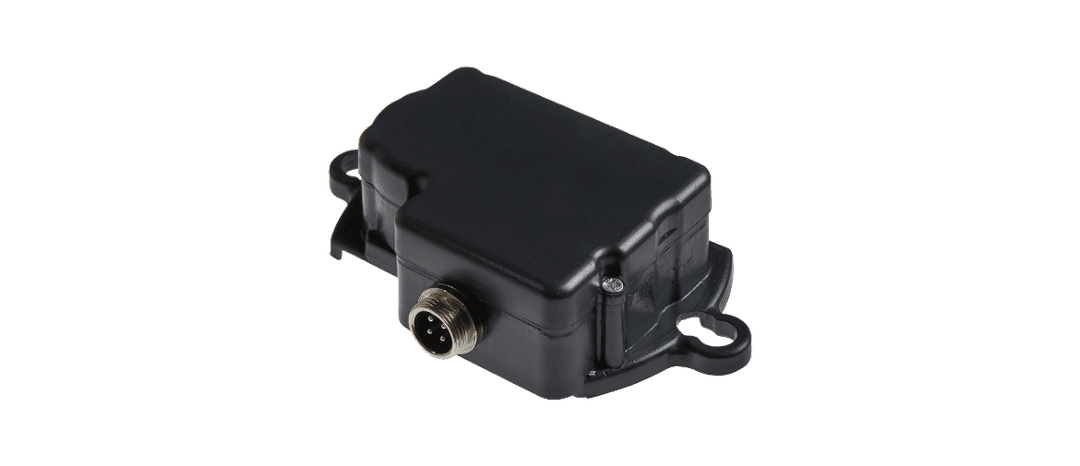

Encoder Absoluto Multivuelta
Encoder absoluto multivuelta de 22 vueltas y 8192 pulsos. Interfaz RS485 con soporte de 9600-19200 baudios. Permite el montaje directo en cuerpos 55-63. No requiere un eje de encoder adicional. Utiliza tecnología magnética sin contacto.
Áreas de aplicación
Sistemas de control de puerta — Accesorios
Especificaciones técnicas
TipoEncoder Absoluto Multivuelta
Número de vueltas22 vueltas
Resolución13 bits — 8192 pasos a lo largo de las 22 vueltas
Rango de medición absoluto7920° absoluto — 0,9668°/paso
BateríaNo necesaria — medición multivuelta sin batería
Tensión de funcionamiento7–15 V DC
Corriente de alimentación30 mA
Tiempo de encendidoMáx. 50 ms
Protocolo de comunicaciónRS-485 — asíncrono, semidúplex
Trama de datos1 inicio / 8 datos / 1 parada / paridad par
Velocidad en baudios9600–19200 bps
Tecnología de detecciónMagnético sin contacto
Conexión mecánicaEje macho Ø25 mm, chavetero de 6 mm
Tamaño de carcasa compatible55-63
FijaciónTornillo de cabeza plana M4
Conexión eléctrica4 pin — 1: RS485 A · 2: +VDC · 3: GND · 4: RS485 B
Temperatura de funcionamiento−10 °C … +50 °C
Grado de protecciónIP42
NormasEN IEC 61000-6-1 · 61000-6-2 · 61000-6-3 · 61000-6-4
Características
Es un encoder absoluto multivuelta de 22 vueltas y 8192 pulsos.
Hay disponible una infraestructura de hardware RS485 9600-19200.
Es posible el montaje directo adecuado para el tipo de cuerpo 55-63.
No se requiere eje de encoder adicional.
Utiliza tecnología magnética sin contacto.
