NuevoConvertidor de Frecuencia Integrado

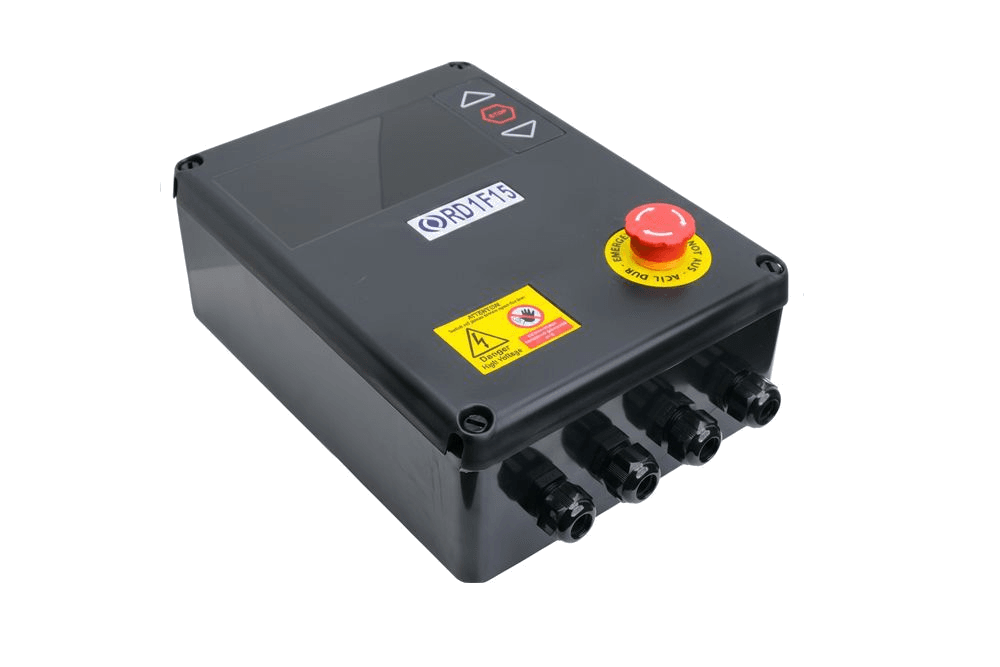

RF15

Name: RF15
Brand: Robodor

Unidad de Control de Puerta Monofásica (230V) hasta 1,5 kW

Unidad de control con convertidor de frecuencia para accionamientos de puerta de hasta 1,5 kW. Sobrecarga de 12 A durante 0,5 segundos. Alimentación auxiliar de 24 V CC (2000 mA a 40 °C). Seis entradas programables, tres entradas de sensores de seguridad y conexión PLC por Modbus RTU.

Certificados

Áreas de aplicación

Puertas de alta velocidadPuertas plegables, espirales y seccionales

Especificaciones técnicas

Certificado

Fase de entradaMonofásico

Tensión de entrada230 V AC ±%10, 50–60 Hz

Potencia máxima del motor1,5 kW

Capacidad de sobrecarga12 A durante 0,5 s

Salida de alimentación auxiliar24 V DC ±5% — máx. 2000 mA a 40 °C, 1500 mA a 60 °C

Alimentación de final de carrera y banda de seguridad15 V DC, maks. 750 mA

Número de entradas de control6, programables

Funciones de entrada asignablesAbrir · Parar · Cerrar · Alarma de incendio · Esclusa · funciones personalizadas

Entradas de control (eléctrico)24 V DC / típ. 15 mA (máx. 26 V DC / 20 mA)

Realimentación de posiciónEncoder absoluto Robodor RARE, KOSTAL 9600/19200 o GFA; o finales de carrera mecánicos (terminación de 120 Ω para finales electrónicos)

Entradas de seguridad3 (Sensor de Seguridad 1 / 2 / 3)

Entrada de banda de seguridadSistemas neumáticos (NC) y ópticos dinámicos (OSE)

Cadena de seguridad / Parada de emergencia3 × entrada NC (parada de emergencia, térmico, palanca manual)

Salidas de relé programables3

Relé de frenoContacto conmutado, 230 V AC / 4 A

Comunicación PLCEsclavo Modbus RTU — RS-485 semidúplex, 115200 bps, 8-N-1

Fusibles1 × 2 A + 1 × 1 A rápidos, característica K

Consumo internoMáx. 10 W (motor parado)

Temperatura de funcionamiento−10 °C … +50 °C

Temperatura de almacenamiento−20 °C … +70 °C

Humedad relativaHasta 95%, sin condensación

Grado de protecciónIP54

Dimensiones de la carcasa (an × al × pr)Aprox. 300 × 300 × 135 mm (parada de emergencia excluida)

PesoAprox. 2,0 kg

Posición de montajeVertical

Características

Seis entradas programables, cada una asignable a una función: abrir, parar, cerrar, alarma de incendio o esclusa.

Tres entradas independientes para sensores de seguridad, compatibles con bandas neumáticas (NC) y sistemas ópticos dinámicos OSE.

Integración con PLC mediante interfaz Modbus RTU / RS-485 (115200 bps, 8-N-1).

Funciona con encoders absolutos Robodor RARE, KOSTAL y GFA, o con finales de carrera mecánicos.

Tres salidas de relé programables para estado de puerta, luz de aviso, alarma o control de cerradura externa.

Parámetros de par independientes para apertura y cierre, historial de fallos almacenado y supervisión en pantalla de velocidad, corriente y tensión del motor.

Integraciones opcionales

Se puede integrar un mando a distancia rolling code de cuatro canales.

Se puede instalar un sistema detector de metales.

Se puede añadir el sistema de seguridad OSE.

Es posible la instalación de radares delanteros/traseros y fotocélula.

Se puede instalar un sistema de pulsadores externos.

Se puede establecer una conexión al sistema de túnel.
