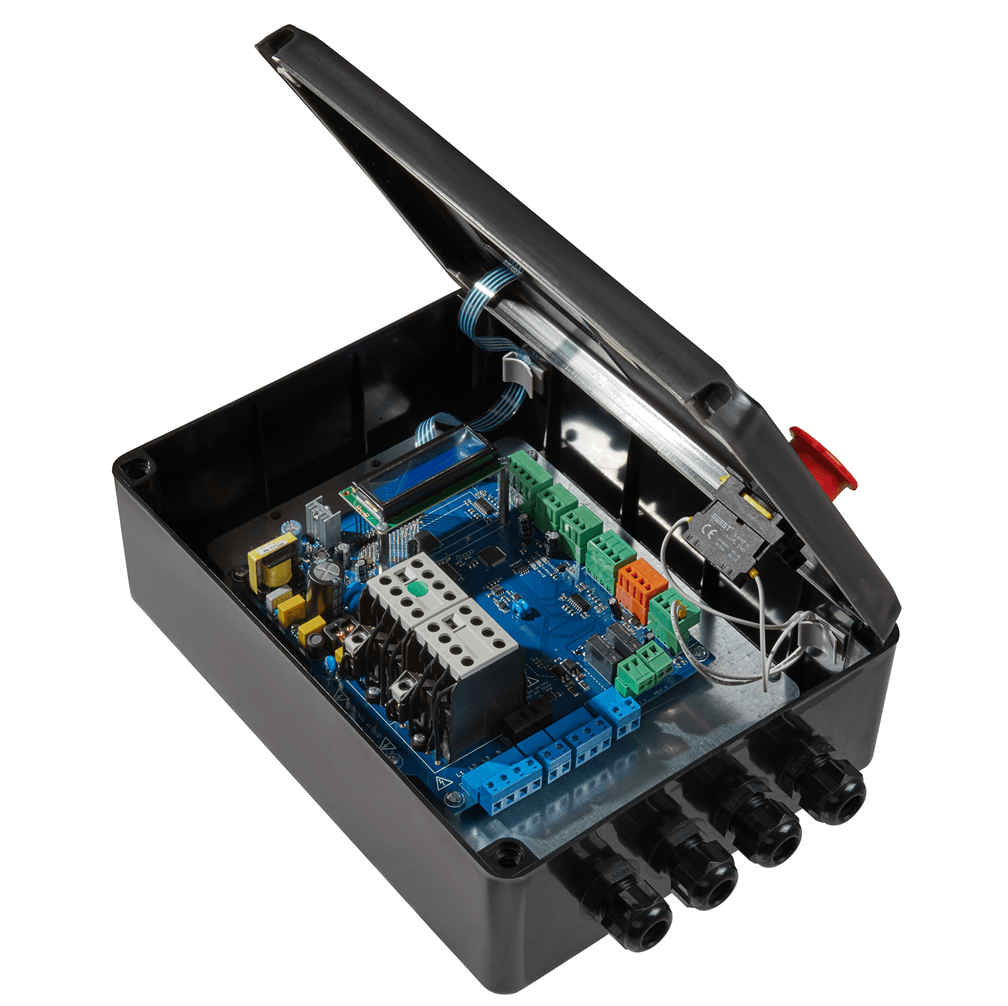

Controllo a Contattore

KR380

Name: KR380
Brand: Robodor

Centralina di Controllo Porta Trifase (400V) fino a 3 kW

Centralina a contattori per il funzionamento con finecorsa elettronici. Azionamenti porta fino a 3 kW, sovraccarico di 10 A per 0,5 secondi. Fino a 2,2 kW con azionamenti CA. Alimentazione ausiliaria 24 V DC (750 mA a 40 °C).

Certificati

Aree di applicazione

Porte pieghevoli, spirali e sezionali

Specifiche tecniche

Certificato

Fase di ingressoTrifase

Tensione di ingresso3 × 400 V CA + N ±10%, 50–60 Hz

Potenza motore massima3 kW

Capacità di sovraccarico10 A per 0,5 s

Compatibilità azionamento CAFino a 2,2 kW

Uscita alimentazione ausiliaria24 V DC ±5% — max. 750 mA a 40 °C, 600 mA a 60 °C

Alimentazione finecorsa e costa di sicurezza15 V DC, maks. 150 mA

Ingressi di controllo (elettrico)24 V DC / tip. 15 mA (max. 26 V DC / 20 mA)

Retroazione di posizioneEncoder assoluto Robodor RARE, KOSTAL 9600/19200 o GFA; oppure finecorsa meccanici (terminazione 120 Ω per finecorsa elettronici)

Catena di sicurezza / Arresto d'emergenza2 × ingresso NC

Ingresso costa di sicurezzaSistemi pneumatici (NC) e ottici dinamici (OSE)

Uscite relè programmabili2

Uscita freno230 V AC / 2 A

Fusibili1 × 2 A + 1 × 1 A rapidi, caratteristica K

Consumo internoMax. 10 W (motore fermo)

Temperatura di esercizio−10 °C … +50 °C

Temperatura di stoccaggio−20 °C … +70 °C

Umidità relativaFino al 95%, senza condensa

Grado di protezioneIP54

Dimensioni custodia (L × A × P)Circa 300 × 300 × 135 mm (arresto d'emergenza escluso)

PesoCirca 2,0 kg

Posizione di montaggioVerticale

Caratteristiche

Comando a contattori per azionamenti porta fino a 3 kW, con finecorsa elettronici o meccanici.

Funziona con encoder assoluti Robodor RARE, KOSTAL e GFA, oppure con finecorsa meccanici.

Contatore di cicli con il totale delle aperture dall'installazione, per la pianificazione della manutenzione.

Supporto per coste pneumatiche (NC) e sistemi ottici dinamici OSE, con due ingressi NC per arresto d'emergenza / catena di sicurezza.

Due uscite relè programmabili e un'uscita freno 230 V CA / 2 A.

Storico guasti memorizzato e diagnostica a codici su display testuale, con lingua di menu selezionabile.

Integrazioni opzionali

È possibile aggiungere un'estensione ingresso/uscita per serrature o semafori/controllo del traffico in senso contrario.

È possibile integrare un telecomando rolling code a quattro canali.

È possibile installare radar anteriori e posteriori e fotocellule.

È possibile aggiungere un sistema di pulsanti esterni.

È possibile stabilire una connessione al sistema tunnel.
