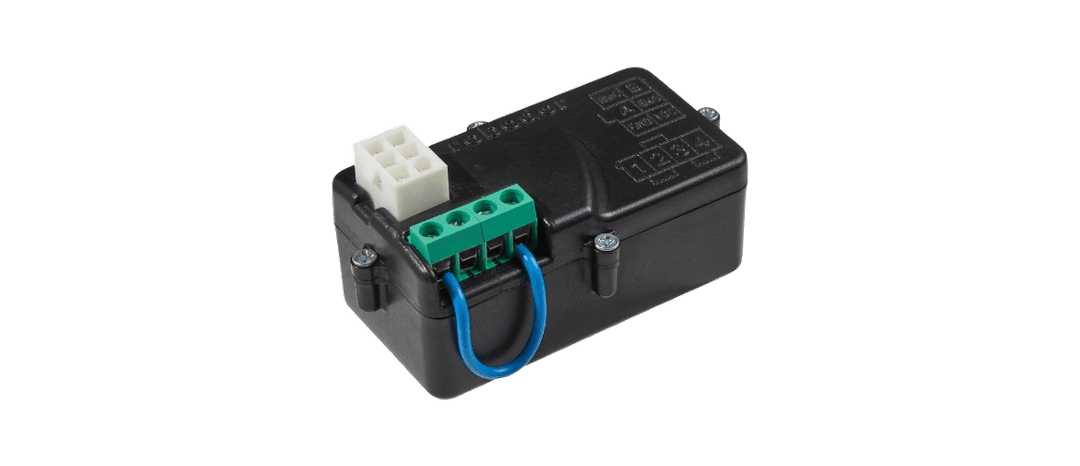

RARE
Encoder Assoluto Monogiro
Encoder assoluto monogiro a 8192 impulsi. Interfaccia RS485 con supporto 9600-19200 baud. È possibile il montaggio diretto sull'albero del finecorsa. Utilizza tecnologia magnetica senza contatto.
Aree di applicazione
Sistemi di controllo porta — Accessori
Specifiche tecniche
TipoEncoder Assoluto Monogiro
Risoluzione13 bit — 8192 passi/giro
Campo di misura assoluto360° assoluto — 0,04395°/passo
Tensione di esercizio7–15 V DC
Corrente di alimentazione30 mA
Tempo di accensioneMax. 50 ms
Protocollo di comunicazioneRS-485 — asincrono, half-duplex
Frame di dati1 start / 8 dati / 1 stop / parità pari
Velocità di trasmissione9600–19200 bps
Tecnologia di rilevamentoMagnetico senza contatto
Collegamento meccanicoAlbero femmina Ø7,9 mm, cava a mezzaluna (4,95 mm)
FissaggioVite a testa piatta M4
Collegamento elettrico6 pin — 1: EMC · 2: RS485 A · 3: GND · 4: RS485 B · 5: EMC · 6: +VDC
Temperatura di esercizio−10 °C … +50 °C
Grado di protezioneIP22
NormativeEN IEC 61000-6-1 · 61000-6-2 · 61000-6-3 · 61000-6-4
Caratteristiche
È un encoder assoluto monogiro a 8192 impulsi.
È disponibile un'infrastruttura hardware RS485 9600-19200.
Il montaggio diretto sull'albero del finecorsa è possibile.
È disponibile la tecnologia a magnete senza contatto.
