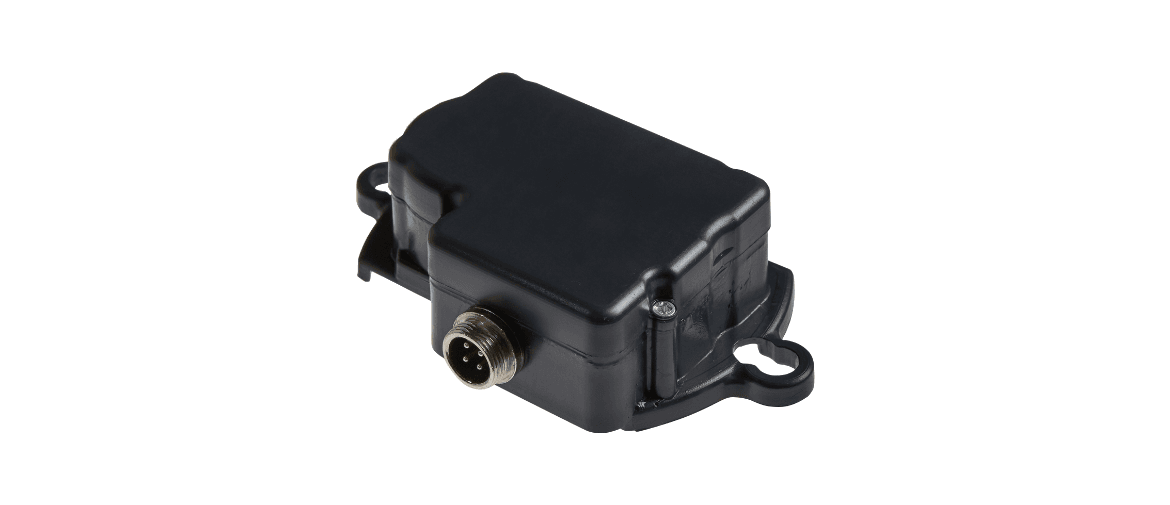

RARE RED
Encoder Assoluto Multigiro
Encoder assoluto multigiro a 22 giri e 8192 impulsi. Interfaccia RS485 con supporto 9600-19200 baud. È possibile il montaggio diretto su corpi 55-63. Non richiede un albero encoder aggiuntivo. Utilizza tecnologia magnetica senza contatto.
Aree di applicazione
Sistemi di controllo porta — Accessori
Specifiche tecniche
TipoEncoder Assoluto Multigiro
Numero di giri22 giri
Risoluzione13 bit — 8192 passi sull'intero arco di 22 giri
Campo di misura assoluto7920° assoluto — 0,9668°/passo
BatteriaNon richiesta — rilevamento multigiro senza batteria
Tensione di esercizio7–15 V DC
Corrente di alimentazione30 mA
Tempo di accensioneMax. 50 ms
Protocollo di comunicazioneRS-485 — asincrono, half-duplex
Frame di dati1 start / 8 dati / 1 stop / parità pari
Velocità di trasmissione9600–19200 bps
Tecnologia di rilevamentoMagnetico senza contatto
Collegamento meccanicoAlbero maschio Ø25 mm, cava per chiavetta 6 mm
Taglia compatibile55-63
FissaggioVite a testa piatta M4
Collegamento elettrico4 pin — 1: RS485 A · 2: +VDC · 3: GND · 4: RS485 B
Temperatura di esercizio−10 °C … +50 °C
Grado di protezioneIP42
NormativeEN IEC 61000-6-1 · 61000-6-2 · 61000-6-3 · 61000-6-4
Caratteristiche
È un encoder assoluto multigiro a 22 giri e 8192 impulsi.
È disponibile un'infrastruttura hardware RS485 9600-19200.
Il montaggio diretto adatto al tipo di corpo 55-63 è possibile.
Non è richiesto alcun albero encoder aggiuntivo.
È disponibile la tecnologia a magnete senza contatto.
