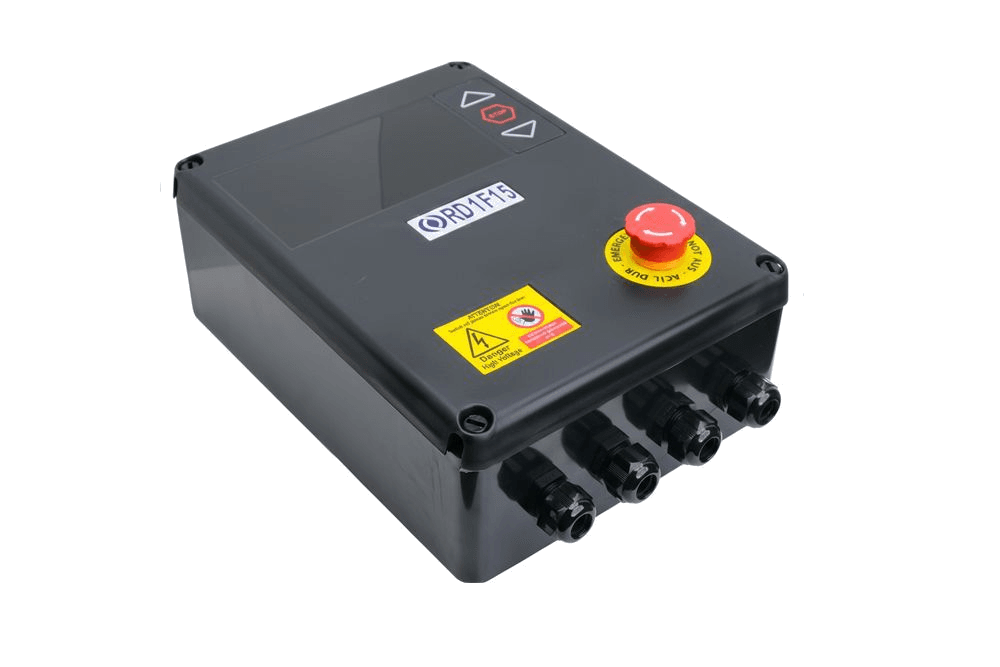

RF15

Name: RF15
Brand: Robodor

Centralina di Controllo Porta Monofase (230V) fino a 1,5 kW

Centralina con convertitore di frequenza per azionamenti porta fino a 1,5 kW. Sovraccarico di 12 A per 0,5 secondi. Alimentazione ausiliaria 24 V DC (2000 mA a 40 °C). Sei ingressi programmabili, tre ingressi per sensori di sicurezza e collegamento PLC via Modbus RTU.

Certificati

Aree di applicazione

Porte ad alta velocitàPorte pieghevoli, spirali e sezionali

Specifiche tecniche

Certificato

Fase di ingressoMonofase

Tensione di ingresso230 V AC ±%10, 50–60 Hz

Potenza motore massima1,5 kW

Capacità di sovraccarico12 A per 0,5 s

Uscita alimentazione ausiliaria24 V DC ±5% — max. 2000 mA a 40 °C, 1500 mA a 60 °C

Alimentazione finecorsa e costa di sicurezza15 V DC, maks. 750 mA

Numero di ingressi di controllo6, programmabili

Funzioni di ingresso assegnabiliApri · Stop · Chiudi · Allarme antincendio · Airlock · funzioni personalizzate

Ingressi di controllo (elettrico)24 V DC / tip. 15 mA (max. 26 V DC / 20 mA)

Retroazione di posizioneEncoder assoluto Robodor RARE, KOSTAL 9600/19200 o GFA; oppure finecorsa meccanici (terminazione 120 Ω per finecorsa elettronici)

Ingressi di sicurezza3 (Sensore di Sicurezza 1 / 2 / 3)

Ingresso costa di sicurezzaSistemi pneumatici (NC) e ottici dinamici (OSE)

Catena di sicurezza / Arresto d'emergenza3 × ingresso NC (arresto d'emergenza, termico, leva manuale)

Uscite relè programmabili3

Relè del frenoContatto di scambio, 230 V AC / 4 A

Comunicazione PLCModbus RTU slave — RS-485 half-duplex, 115200 bps, 8-N-1

Fusibili1 × 2 A + 1 × 1 A rapidi, caratteristica K

Consumo internoMax. 10 W (motore fermo)

Temperatura di esercizio−10 °C … +50 °C

Temperatura di stoccaggio−20 °C … +70 °C

Umidità relativaFino al 95%, senza condensa

Grado di protezioneIP54

Dimensioni custodia (L × A × P)Circa 300 × 300 × 135 mm (arresto d'emergenza escluso)

PesoCirca 2,0 kg

Posizione di montaggioVerticale

Caratteristiche

Sei ingressi programmabili, ciascuno assegnabile a una funzione: apri, stop, chiudi, allarme antincendio o airlock.

Tre ingressi separati per sensori di sicurezza, compatibili con coste pneumatiche (NC) e sistemi ottici dinamici OSE.

Integrazione PLC tramite interfaccia Modbus RTU / RS-485 (115200 bps, 8-N-1).

Funziona con encoder assoluti Robodor RARE, KOSTAL e GFA, oppure con finecorsa meccanici.

Tre uscite relè programmabili per stato porta, lampeggiante, allarme o comando serratura esterna.

Parametri di coppia separati in apertura e chiusura, storico guasti memorizzato e monitoraggio a display di velocità, corrente e tensione del motore.

Integrazioni opzionali

È possibile integrare un telecomando rolling code a quattro canali.

È possibile collegare un sistema di rilevamento metalli.

È possibile aggiungere il sistema di sicurezza OSE.

È possibile installare radar anteriori/posteriori e fotocellule.

È possibile installare un sistema di pulsanti esterni.

È possibile stabilire una connessione al sistema tunnel.
