Kontaktör Kontrol

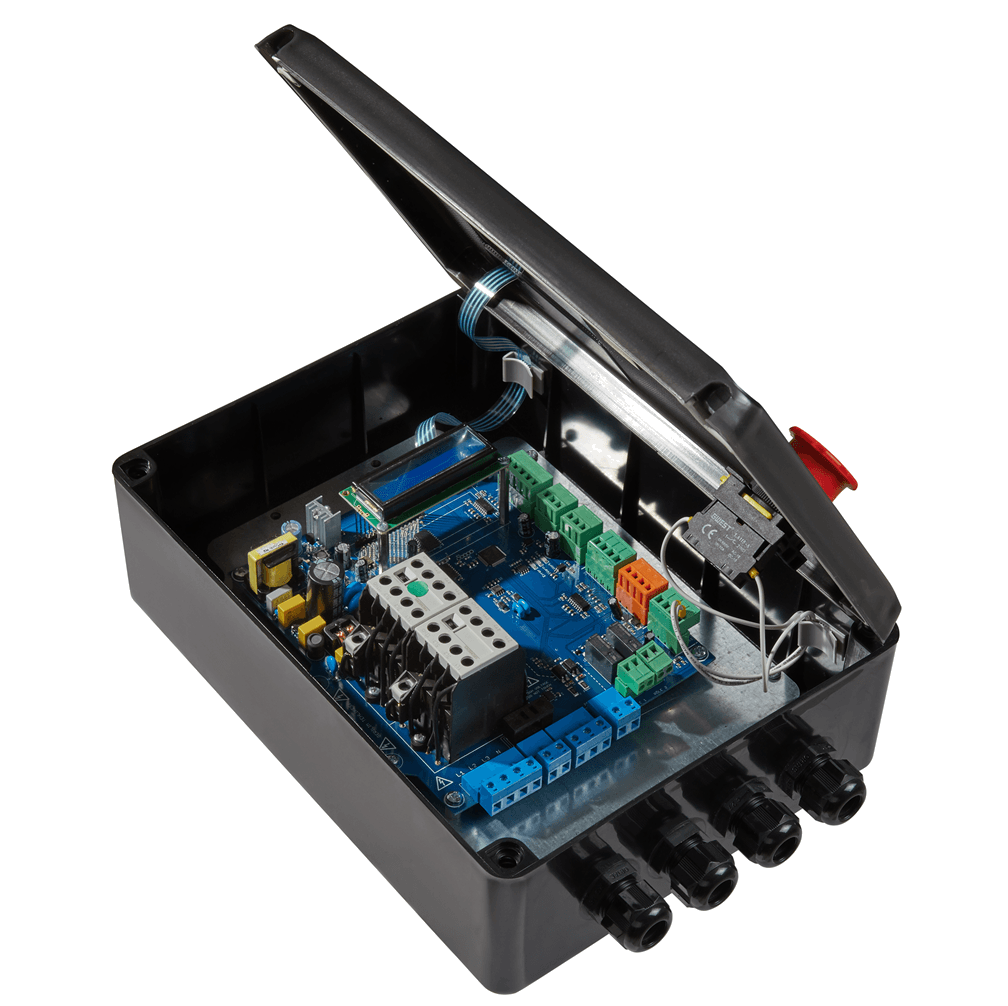

KR380

Name: KR380
Brand: Robodor

3-Faz (400V) 3kW'a kadar Kapı Kontrol Ünitesi

Elektronik limitlerle çalışma için kontaktör kontrol ünitesi. 3 kW'a kadar kapı operatörleri, 0,5 saniye süreyle 10 A aşırı yük. AC sürücülerle 2.2 kW'a kadar. 24 V DC yardımcı besleme (40 °C'de 750 mA).

Sertifikalar

Uygulama Alanları

Katlanan, Sarmal ve Seksiyonel Kapılar

Teknik Özellikler

Sertifika

Giriş Fazı3 Faz

Giriş Gerilimi3 × 400 V AC + N ±%10, 50–60 Hz

Maksimum Motor Gücü3 kW

Aşırı Yük Kapasitesi10 A, 0,5 s

AC Sürücü Uyumluluğu2.2 kW'a kadar

Yardımcı Güç Çıkışı24 V DC ±%5 — maks. 750 mA (40 °C), 600 mA (60 °C)

Limit ve Emniyet Kenarı Beslemesi15 V DC, maks. 150 mA

Kontrol Girişleri (elektriksel)24 V DC / tip. 15 mA (maks. 26 V DC / 20 mA)

Konum Geri BeslemesiRobodor RARE, KOSTAL 9600/19200 veya GFA mutlak enkoder; ya da mekanik limit anahtarı (elektronik limitte 120 Ω sonlandırma)

Emniyet Zinciri / Acil Stop2 × NC girişi

Emniyet Kenarı GirişiPnömatik (NC) ve dinamik optik (OSE) sistemler

Programlanabilir Röle Çıkışı2

Fren Çıkışı230 V AC / 2 A

Sigortalar1 × 2 A + 1 × 1 A hızlı, K karakteristik

Dahili Güç TüketimiMaks. 10 W (motor çalışmıyorken)

Çalışma Sıcaklığı−10 °C … +50 °C

Depolama Sıcaklığı−20 °C … +70 °C

Bağıl Nem%95'e kadar, yoğuşmasız

Koruma SınıfıIP54

Muhafaza Ölçüleri (G × Y × D)Yaklaşık 300 × 300 × 135 mm (acil stop hariç)

AğırlıkYaklaşık 2.0 kg

Montaj KonumuDikey

Özellikler

Kontaktör kontrolü ile 3 kW'a kadar kapı operatörleri; elektronik veya mekanik limitlerle çalışır.

Robodor RARE, KOSTAL ve GFA mutlak enkoderleriyle veya mekanik limit anahtarlarıyla çalışır.

Kurulumdan bu yana toplam açılma sayısını gösteren çevrim sayacı — bakım planlaması için.

Pnömatik (NC) emniyet kenarı ve dinamik optik OSE sistemleri ile iki NC acil stop / emniyet zinciri girişi.

İki programlanabilir röle çıkışı ve 230 V AC / 2 A fren çıkışı.

Arıza geçmişi kaydı ve metin tabanlı ekranda kod bazlı hata teşhisi; menü dili seçilebilir.

Opsiyonel Entegrasyonlar

Kilitler veya trafik ışıkları/karşıdan gelen trafik kontrolü için giriş/çıkış uzantısı eklenebilir.

Dört kanallı Rolling code uzaktan kumanda entegre edilebilir.

Ön ve arka radar ve fotosel takılabilir.

Harici buton sistemi eklenebilir.

Tünel sistemi bağlantısı kurulabilir.
