YeniDahili Frekans Dönüştürücü

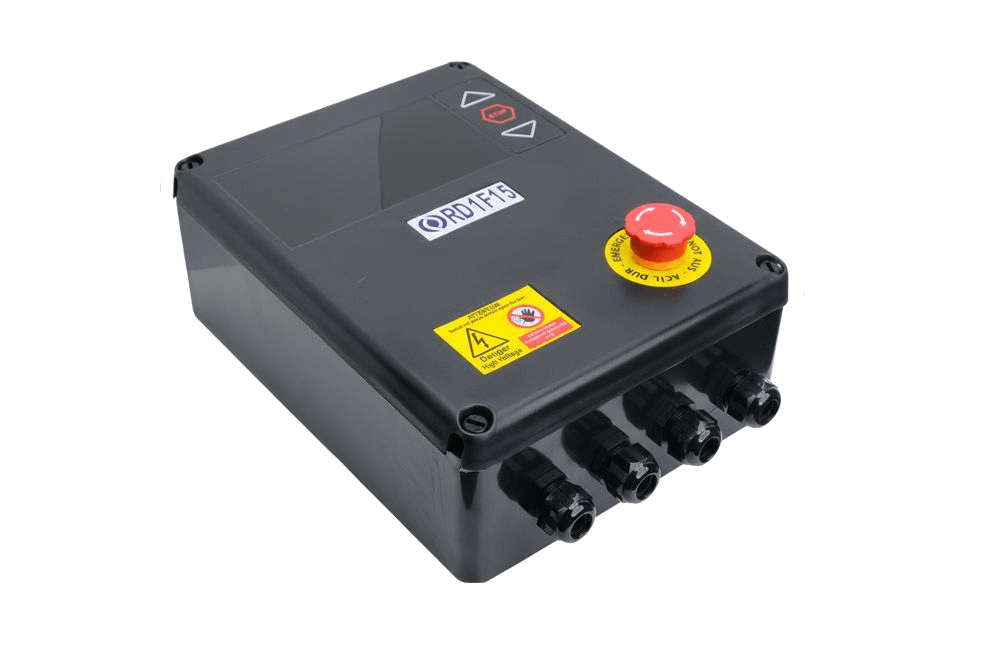

RF15

Name: RF15
Brand: Robodor

1-Faz (230V) 1.5kW'a kadar Kapı Kontrol Ünitesi

1.5 kW'a kadar kapı operatörleri için frekans dönüştürücülü kontrol ünitesi. 0,5 saniye süreyle 12 A aşırı yük. 24 V DC yardımcı besleme (40 °C'de 2000 mA). Altı programlanabilir giriş, üç emniyet sensörü girişi ve Modbus RTU üzerinden PLC bağlantısı.

Sertifikalar

Uygulama Alanları

Yüksek Hızlı KapılarKatlanan, Sarmal ve Seksiyonel Kapılar

Teknik Özellikler

Sertifika

Giriş Fazı1 Faz

Giriş Gerilimi230 V AC ±%10, 50–60 Hz

Maksimum Motor Gücü1.5 kW

Aşırı Yük Kapasitesi12 A, 0,5 s

Yardımcı Güç Çıkışı24 V DC ±%5 — maks. 2000 mA (40 °C), 1500 mA (60 °C)

Limit ve Emniyet Kenarı Beslemesi15 V DC, maks. 750 mA

Kontrol Girişi Sayısı6, programlanabilir

Atanabilir Giriş FonksiyonlarıAç · Dur · Kapat · Yangın alarmı · Airlock · özel fonksiyonlar

Kontrol Girişleri (elektriksel)24 V DC / tip. 15 mA (maks. 26 V DC / 20 mA)

Konum Geri BeslemesiRobodor RARE, KOSTAL 9600/19200 veya GFA mutlak enkoder; ya da mekanik limit anahtarı (elektronik limitte 120 Ω sonlandırma)

Emniyet Girişi3 (Emniyet Sensörü 1 / 2 / 3)

Emniyet Kenarı GirişiPnömatik (NC) ve dinamik optik (OSE) sistemler

Emniyet Zinciri / Acil Stop3 × NC girişi (acil stop, termik anahtar, manuel kol anahtarı)

Programlanabilir Röle Çıkışı3

Fren RölesiDeğiştirici kontak, 230 V AC / 4 A

PLC HaberleşmesiModbus RTU Slave — RS485 yarım çift yönlü, 115200 bps, 8-N-1

Sigortalar1 × 2 A + 1 × 1 A hızlı, K karakteristik

Dahili Güç TüketimiMaks. 10 W (motor çalışmıyorken)

Çalışma Sıcaklığı−10 °C … +50 °C

Depolama Sıcaklığı−20 °C … +70 °C

Bağıl Nem%95'e kadar, yoğuşmasız

Koruma SınıfıIP54

Muhafaza Ölçüleri (G × Y × D)Yaklaşık 300 × 300 × 135 mm (acil stop hariç)

AğırlıkYaklaşık 2.0 kg

Montaj KonumuDikey

Özellikler

Altı programlanabilir giriş; her biri aç, dur, kapat, yangın alarmı veya airlock gibi bir fonksiyona atanabilir.

Üç ayrı emniyet sensörü girişi; pnömatik (NC) emniyet kenarı ve dinamik optik OSE sistemleri desteklenir.

Modbus RTU / RS-485 arayüzü ile PLC entegrasyonu (115200 bps, 8-N-1).

Robodor RARE, KOSTAL ve GFA mutlak enkoderleriyle veya mekanik limit anahtarlarıyla çalışır.

Üç programlanabilir röle çıkışı: kapı durumu, ikaz lambası, alarm veya harici kilit kontrolü.

Açma ve kapama için ayrı tork parametreleri, arıza geçmişi kaydı ve ekrandan motor hızı, akım ve gerilim izleme.

Opsiyonel Entegrasyonlar

Dört kanallı Rolling code uzaktan kumanda entegre edilebilir.

Metal dedektör sistemi takılabilir.

OSE güvenlik sistemi eklenebilir.

Ön/Arka radar ve Fotoselin takılması mümkündür.

Harici buton sistemi kurulabilir.

Tünel sistemi bağlantısı kurulabilir.
